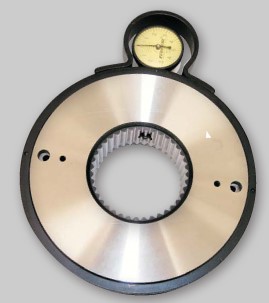

Tipo anel – Indica a dimensão sobre as esferas de fixação.
O eficiente calibrador “Combo Check” combina uma forma composta com contatos esféricos de metal duro (fabricados com o mesmo diâmetro dos pinos do componente) que entram em contato com a peça em um único plano, fornecendo a dimensão sobre esferas (over pins).

O calibrador “Combo Check” é presetado em um plugue mestre e é usado para medir a variação sobre esferas. Dependendo do tipo de indicador utilizado, a variação pode ser exibida como uma dimensão real sobre esferas com resolução de até 0,001mm. Para reduzir a oscilação necessária para obter uma medição precisa, a largura do dente da guia estriada é fabricada acima do mínimo/máximo efetivo, reduzindo o desvio devido ao desalinhamento.

Opções de verificação combinada:
