Os calibradores de concentricidade são usados ​​para auxiliar na garantia de que determinados diâmetros sejam concêntricos ou que uma face esteja perpendicular ao diâmetro primitivo da estria. A Western Pegasus fabrica calibradores de concentricidade com as mesmas tolerâncias de perfil, espaçamento e excentricidade aplicadas aos nossos calibradores compostos.

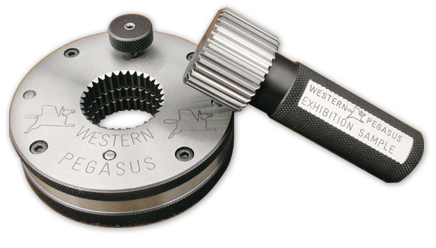

O medidor de concentricidade é um dispositivo segmentado composto por três anéis estriados, com dois anéis externos fixos e o anel central giratório que se encaixa no componente. Para obter um valor quantitativo, um relógio comparador é posicionado na faixa de concentricidade do anel e o componente é girado.

Opções de medidor de concentricidade:

• Tipo de anel (para uso entre centros)
• Tipo de plugue (para uso entre centros)
• Conector de bancada tipo plugue e anel com indicadores fixos ou posicionais.
